Update R2

[✓ rholst, 2017-10-13] Spiegel analysieren vor dem optischen Kontaktieren
[✓ rholst, 2017-10-13] Optisches Kontaktieren (Untersind die CAD Zeichnungen: Z:\projects\magnesium\Zeichnungen\CAD-Zeichnungen\Optical Mask Resonator 2)
[✓ rholst, 2017-10-13] ULE-Ringe an die Resonatorspiegel anbringen
Spiegel analysieren (Finesse messen)
Neue FEM Simulation mit ULE-rings durchführen

Akustikbox trennen

• Vibrationsisolierung verschieben
• Planung der neuen Akustikbox
  • Spektrum des Labors/in der Akustikbox aufnehmen (→APP)
  • Akustikboxgröße danach planen
  • zwei Wände bauen/organisieren
    • Item-Profile zusägen
    • Schaumstoff und Brett zusägen
    • Weltraumfolie benutzen?
  • Durchführung für Elektronik verbauen?
• Kühlung Akustikbox (siehe unten)

• Frage: Peltierelemente oder Heizfolien?
• Frage: Positionierung der Temperatursensoren: z.B. auf die Heizfolien?

Temperatur vermessen, wenn die Akustikbox zu ist
Messung des neuen CTE´s
Temperatursensoren eichen (siehe unten)

• Zwei Möglichkeiten:
  1. Stationär wäre möglich: Abführung der Wärme durch ein Schlauch/Kupferrohr innerhalb der Akustikbox (oben an der Decke) und gepumpt durch einen Chiller
  2. Transportable über Peltiers: PTB transportable cavity macht das auch, der Grund dafür ist die aktive Vibrationsisolation mit 20W
     • PTB macht es ohne Temperaturstabilisierung, sondern nur mit max. Spannung am labornetzteil also ständig kühlen
     • Wärme über ein Kupferblech mit vier HEATpips (4 PELTIERS) und KÜHLWÜRFEL abführen
     • https://www.conrad.de/de/kuehlkoerper-1-kw-l-x-b-x-h-100-x-75-x-87-mm-fischer-elektronik-sk-89-100-kl-ssr2-189952.html?insert=62
     • https://www.conrad.de/de/peltier-element-154-vdc-3-a-257-w-l-x-b-x-h-30-x-30-x-36-mm-tes1-127030-1389164.html?insert=62
  • Wärmeleistung berechnen für Kühlkörper, Peltier, Strom, etc.
    • Berechnung der Kühlkörper. http://www.fischerelektronik.de/service/kuehlkoerper-berechnen/
    • Kabel müssen konfektioniert werden (Stromstärke beachten)
    • Kühlsetup designet werden
      • Kupferblechstärke?
      • Kupfer schwarz eloxieren (höherer Koeffizient zur Wärmeaufnahme)
        • Suchen nach dem Koeffizient im Internet
      • Kupferblech mit Alurippen oder Kupferblech mit direkt Rippen (ist aber eine Kostenfrage)
      • Positionierung der Peltierelemente
      • Kupferzylinder zur Abführung der Wärme aus einem Stück! oben Gewinde zum befestigen des Kühlwürfels aus Kupfer
      • Kupferzylinderdurchmesser nicht zu groß, sonst geht Akustikisolierungsleistung verloren
      • Zwischen Kupferzylinder und Akusikbox den “Luft”-Abstand dichten, sodass kein Wärme- und Schall-autausch stattfindet
      • Anschlüsse für die Kabel

• IGP nicht mit einboxen?

• Herausfinden, wie man Messdaten vom Meerstetter speichern kann → Felix Kraupner (BA student von VLBAI) nach Software fragen
• Meerstetter eine LED einbauen, wo man von außen sieht ob er im “grünen Bereich” liegt (siehe dazu ECDL Meerstetter oder Wetzellaser)
• Neues Labornetzteil für den Meerstetter:
  • Getrennt von R1
  • Spezifikationen überprüfen, ob es für den Meerstetter die Voraussetzungen hat
  • Etwas zum Tracken bauen oder Netzteil finden wo man ein abzweigen kann

• Meerstetter neu einstellen für den neuen Temperaturwert
  • Verschiedene Werte ausprobieren:
    • Als erstes Autotun von Meerstettersoftware
    • Verschiedene Messwerte ausprobieren
    • Strom des Labornetzteils mit aufnehmen. Eventuell war der D-Teil des Meerstetters zu groß und ist deshalb im Strom am Labornetzteil zu sehr gesprungen +/-0,1A

• Stromversorgung des Meerstetters mit einem SHUNT vermessen bzw. tracken:
  • Suche die Informationen zum Meerstetter und Labornetzteil heraus
  • Kaufe/organisiere ein SHUNT [Ausrechnen welchen Shunt wir benötigen, vermutlich 0.1-1Ohm] mit höchster Genauigkeit bei KMK
  • Baue alles auf
  • Organisiere das Multimeter von Thejs oder Philipp hat die Redlab-Card Box fertig
  • schaue dir das Signal auf einem Oszilooskop an
    • Ist dort eine Schwingung zu sehen?
  • Messe mit dem Multimeter parallel zum SHUNT die Spannung und nehm es auf
  • Verändere die P und I Werte des Meerstetters, verändert sich das Oszellieren?
    • Der D-Teil sollte nicht benötigt werden
    • Vermutung: I zu klein und P zu hoch

• USB Isolatoren einbauen (wurde schon gekauft)
• Parallel Stromklau schalten, wie dass das Quantengravi es macht?
• Neueste Software installiert?

• Out-of-loop: Temperatursensoren innerhalb der Vakuumkammer(mit Waldemar sprechen, ob er das noch hat)

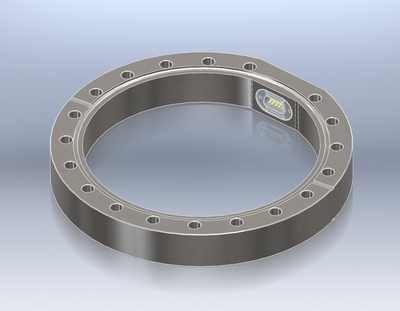

  • Neue vakuumtaugliche Durchführung für Sub-D designen, etc.
  • Angebot für Vakuumdurchführung

• Out-of-loop: Vakuumsensor?
• Neues Eckventil?
• Ausbacken?

• Polaris-Spiegelhalter verwenden (schon gekauft worden)
• Alle Optiken putzen
• Alle Schrauben der Optiken überprüfen, ob sie…
  • im Anschlag sind
  • genug Stellvermögen haben
  • richtig fest gepratzt sind
  • zwei Pratzen besitzen
  • am Mount richtig befestigt sind
  • kein Kleber sich gelöst hat bzw. verlaufen ist
• Optiken überprüfen, ob Spezifikationen mit den Datenblättern passen, wie zum Beispiel Isolator etc.
• Einkoppeloptik einboxen, sodass weniger (hoffentlich gar nicht mehr) Luftschwankungen den Lock beeinflussen
• Neue Einkoppel-& Auskoppeloptikbreadboards, die stabiler sind, verwenden (+Löcher installieren für die Wände)
• Neue/Mehr Blenden installieren
• Strahl richtig kollimieren!
• Temperaturstabilizierung vom EOM

• Überprüfen ob Photodioden mit dem Tisch elektronisch verbunden sind, wenn ja:
  • Neuer Mount mit Plastikschraube und Plastikunterlegscheibe verbauen
  • Zusätzlich kleben, aber nur wenn mit Plastikschraube alles von allein schon sehr gut hält!!!
  • Alle weiteren elektronischen Bauteile “entschleifen”:
    • Diffamp vor jedem PID
  • Eigene Stromversorgung?
• Überprüfen ob CCD mit dem Tisch elektronisch verbunden sind, wenn ja siehe oben

• Tür für R2 einbauen (alles dafür wurde schon gekauft)
• R1 und R2 durch eine Wand trennen:
  • Frage: Mit Schaumstoff oder nur Holz?
• PTB setzt über den Schaumstoff außen noch Holzplatten rum, für bessere Reflektivität der Geräuschquellen?
• Schwere Holzplatten dämpfen in der 1. ordnung die hohen Frequenzen besser ab (Schallinstitut/Häfner)
• bei der Akustikboxgröße müssen wir das Spektrum im Labor aufnehmen und schauen ob die Frequenzen resonant sind zur Boxgröße

• Möglichkeit finden für bessere Kabelverbindung nach Außen:
  • weniger Zuglast am optischen Tisch
  • Bessere Sortierung
  • Kabel ausbauen, die nicht mehr verwendet werden
• Kabel checken:
  • Ohne I-Stücke dazwischen
  • richtige Kabelwahl? Wie ist das Wackeln?
  • Kabel (Doppelt geschirmt) tauschen, damit wir keine SMA-BNC Adapter mehr verwenden
  • dbm-Signal aufschreiben für die Bauelemente (AOM etc.) und schauen ob sie im richtigen Bereich liegen

• Mit Antenne und Specki durch das Labor gehen und an verschiedenen Geräten messen, was in die Antenne einkoppelt
  • vorallem an Lüfter
    • → Netzteile mit Lüftern tauschen zu passiven Netzeilen
  • Für die Antenne nimmt man ein Koaxialkabel mit BNC-Stecker und legt 20cm der Seele frei

• Aktive Vibrationsisolierung mit tracken
• Out-of-Loop Sensor für Vibrationen?
  • Tiltmeter/Seimometer verwenden, über dem Doppelpass von R2 anbringen?
  • Wo bekommen wir das Seismometer her? → Henning Albers?
• Testen mit Lautsprecher aus Steffen R.´s Diplomarbeit?

Ständig, alles mittracken!

• Vakuum
• Temperatur
• akustische Isolierung
• aktive Vibrationsisolierung
• RAM
• PDH

• vorhandene Temperatursensoren + Elektronik überprüfen:
  • Neues System überlegen:
    • Kabel der Sensoren mit Kaptonband bis direkt zum Sensor isolieren
    • Mehr Sensoren, die auch gehen :/
    • Lan-Kabelnetz vernünftig verlegen bzw. überhaupt ein Netz verlegen

• Out-of-Loop Sensor für Vibrationen?
  • Tiltmeter verwenden, über dem Doppelpass von R2 anbringen?

• Temperatur messen mit Wärmebildkamera, damit man weitere starke Wärmequellen ausfindet machen kann (auch im Labor)
