CF-components and accessories

All CF-components are CF40!

Company: Agilent Technologies

• Typ: VACION PLUS 40 STARCELL PUMP BASIC PUMP [Number: 9191240](http://www.agilent.com/en-us/products/vacuum-technologies/high-vacuum-pumps/ion-pumps/vacion-plus-40)
• Catalog: agilent_catalog_06_ion_section_120.pdf
• Manual: vacion_plus_40-55-75_pumps_user_manual.pdf
• Heater for Medium VIP Instructions: heater_for_medium_vip_instructions.pdf
• Auto Cad: http://www.agilent.com/cs/common/plusimages/VacIon-Plus-40-Ion-Pump-outline-drawing.png
• Other informations: “Die einzigen Einflussgrößen auf die Stabilität des Druckes sind Gaslast und Ausgasung (eigentlich auch zur Gaslast gehörend).”

• Typ: MINIVAC, FISCHER HV CONNECTOR, EUROPEAN PLUG 220V [Number: 9290290]
• Manual: minivac_0190_1-0290_1_1_.pdf

• Typ: HV BAKEABLE CABLE, RADIATION RESISTANT, 13 (4 M) LONG WITH INTERLOCK FOR PUMPS CARRYING F/T [Number: 9290705]
• Length: 4m
• Datasheet/Manual: hv_radiation_resistant_cable_with_interlock-fischer_instructions.pdf
• Grtound connection notice: This pump cable can be connected to the pump only after a separate ground connection (⇐0.1Ω) is made from pump body to the ground.

Company: Pfeiffer Vacuum

• Typ: KR 270, metallgedichtet, DN 40 CF-F (Short version)(https://www.pfeiffer-vacuum.com/de/produkte/messgeraete/activeline/activeline-transmitter/?detailPdoId=3866)
  • Manual:
    • German: ikr270_cold-cathode_german.pdf
    • English: pfeiffer_cold_cath_gage_ikr_270_english.pdf
  • Auto Cad: https://static.pfeiffer-vacuum.com/productImages/de-DE/b01cee57-690b-11e6-80ca-005056950a30.png

• Typ: TPG 261 (2008/12), No: PTG28030,F-No: 44308384
• Datasheet/Manual: pfeiffer_single_gauge_tpg261.pdf

• Typ: PT 448 250-T (https://www.pfeiffer-vacuum.com/de/produkte/messgeraete/activeline/activeline-transmitter/?detailPdoId=3381)
• Length: 3m

Company: VAT

• Typ: Mini UHV gate valve, Series 010, DN 40 (http://www.vatvalve.com/de/business/valves/product?id=01032-CE01)
• Ordering No.: 01032-CE01
• Datasheet: datasheet.pdf
• Installation, Operating & Maintenance Instructions: installation_operating.pdf
• Auto Cad (2D): gate_valve_2d.pdf

• Typ: «Easy close» all-metal angle valve, Series 54 DN 40 (http://www.vatvalve.com/de/business/valves/product?id=54132-GE02)
• Ordering No.: 54132-GE02-0001
• Datasheet: datasheet_angle_valve.pdf
• Installation, Operating & Maintenance Instructions: montageanleitung_angle_valve.pdf
• Auto Cad (2D): ed_angle_valve.pdf

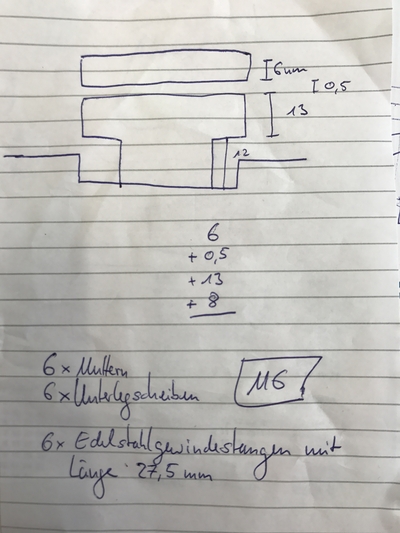

Company: Workshop IQ

• Length: 27.5 cm
• Diameter: M6
• Material: Edelstahl A2

Company: VACOM

• Typ: F40-304 (http://www.vacom-shop.de/F40-304)
• CF-Blindflansch nach ISO/TS 3669-2:2007
• Nennweite DN40, nicht drehbar mit Durchgangsbohrungen (6 Stück für M6)
• Edelstahl 304/304L

• Typ: FWX40RS-304
• Spezial CF-Kreuz, 5fach, DN40
• pro Achse 1 Flansch drehbar
• 2 Flansche um 90° aus der Ebene gedreht
• Edelstahl 304
• Länge 126mm
• Ausrichtung Lochkreis nach ISO 9803-2:2007-05
• Auto Cad (2D): fwx40rs-304.pdf

• Typ: CUA40 (http://www.vacom-shop.de/CUA40)
• DN40
• OFHC vakuumgeglüht
• Außendurchmesser: 48,2mm
• Innendurchmesser: 39mm

• Typ: FK-CF40-PN (http://www.vacom-shop.de/FK-CF40-PN)
• CF-Flanschkit DN40 6-Kant mit Duomuttern zur Verbindung von zwei CF-Flanschen DN40 mit Durchgangsbohrungen bestehend aus:
  • 6 Stk. Sechskantschrauben M6 x 35mm
  • 3 Stk. Duomuttern DN40 M6
  • 6 Stk. Unterlegscheiben M6
• Edelstahl A2

• Maße:
