Mass spectrometry

Gemessen wurde das Test-Stück des Aluminium-Materials (EN AW-5083 / AlMg4,5Mn0,7) mit einem Massenspektrometer am Pumpstand in der PTB
Es gab zwei Messungen:
- Nullmessung
- mit dem Test-Stück
Das Test-Stück wurde vorher in der Galvanik (PTB) elektropoliert und sonst nicht mehr behandelt:
1. 3min elektropolieren
2. direkt mit Osmose-Wasser über dem Elektropolierbad abgeduscht
3. Im Kreislaufwasserbehälter getunkt
4. 30min Salpetersäure (HNO3) 65% mit Wasser (Mischung 1:1)
5. Im Standspüle-Aluminiumdekapierbad getunkt
6. Im Kreislaufwasserbehälter getunkt
7. mit Osmose-Wasser abgetuscht
8. Mit Druckluft abgepustet

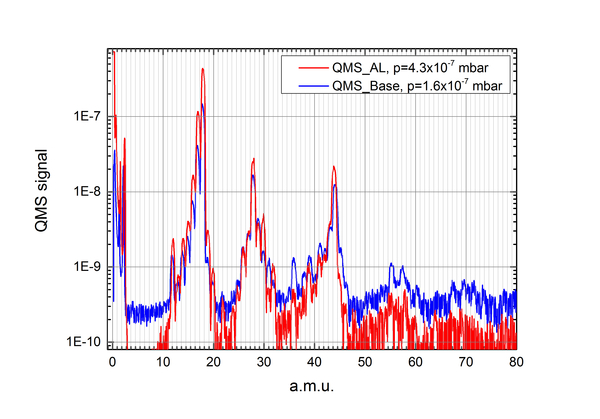

Messergbnis: rga_09.05.2017

Analyse:
- Untergrund ist bei dem Teststück weniger geworden, weil das Vakuumsystem zweimal ausgepumpt wurde
- Tips zur Analyse

Peak [a.m.u.]	Proportion	Ion
1.5	AL>base
2.5	AL>base
12	AL>base	C
13	AL>base	CH
14	AL>base	CH,N,N2,CO
15	AL>base	CH3, NH
16	AL>base	O, O2, NH2
17	AL>base	OH, NH3
18	AL>base	H2O, NH4
19	AL>base	H3O, F
20	AL>base	HF, Ar, CH2CN
25.8		C2H2, CN
27		C2H3, HCN
28	AL>base	C2H4, CO, N2, HCNH
29		C2H5, CHO, CH3N
30	AL>base	C2H6, CH2O, NO, CH2NH2, N2H2, N-Indikator, BF
31	Al<base	CH3, O-Indikator, CH3NH2, N2H3, CF
32	AL>base	CH3OH, O2, O-Indikator, S, N2H4
36		HCI, C3
38		C3H2
39	Al<base	C3H3
41		C3H5
42		C3H6, C2H2O, CON, C2H4N
43	AL>base	C3H7, C2H3O, CONH
44	AL>base	C3H8, C2H6N, C2H4O, CO2, CH4Si
45		C2H5O, CHS, CHO2, C2H7N, O – Indikator, S – Indikator
55		C4H7, C3H3O
57 (58)		C4H9, C3H5O, C3H2F (C3H6O, O – Indikator, C3H8N, N – Indikator)
