Instructions for attaching the electronic and labelling of the NTC´s

Instructions for attaching the electronic inside the vaccum

Vorher alles reinigen! (Achtung: keine Fusseln auf dem Objekten zurücklassen)

Benötigte Dinge

  • Werkzeuge:
    • 2x Crimpzangen (eine “geschlossene” und eine “offene”)
    • Klemmzange zum Putzen
    • Vakuumputztücher
    • Optikputztücher
    • Neues Aceton (damit es kaum Wasser enthält)
    • Isopropanol
    • Kneifzange
    • Skalpell
    • Aluminiumfolie
    • Lineal aus Metal
    • Multimeter
    • Schere
    • Kaptonklebeband
    • Laborhandschuhe
  • Peltiers
  • Charakteriesierte NTC´s
  • Kapton-isolierte Kabel (verschiedene Dicken, für minimale Wärmeleitung; jedoch richtigen Durchmesser für richtigen Strom)
  • Crimpstecker (male & female)
  • Adernendhülsen (Verschiedene Größen für verschiedene Kabel)
  • Durchsichtiger vakuumtauglicher Schrumpfschlauch
  • Kaptonröhrchen
  • Indiumfolie
  • Peek-Stecker zur Isolierung der Crimpstecker
  • Vakuumkleber (Varian, Torr Seal, #9530001)
  • Gesäuberte Gewichte (Messing eignet sich gut aufgrund seiner Masse)

Allgemein

  • Es gibt Markierungen an den Seitenwänden der Wärmeschilde, wie sie zusammengesetzt werden sollen!
    • I und IIII sind links (Frontalsicht)
    • II und III sind rechts
  • Kleben im Vakuum
    • Mischverhältnis des Vakuumklebers: 2:1
    • So wenig wie es geht Kleber verwenden, damit so wenig wie möglich ausdunsten kann!
    • Die Gegenstände (wie Kabel), die geklebt werden sollen, mit Gewichten zum Halten bringen, damit sie beim Trocknen nicht verrutschen
  • Kabel:
    • So kurze Kabel verwenden wie es geht, damit möglichst wenig in der Vakuumkammer ist
    • Kaptonisolierung entfernen für die Kontakte
    • Kabel mit Kleber gut fixieren, damit nichts „herumschleudert“
      • Nur an dem Wärmeschild, an dem die jeweiligen NTC´s befestigt sind, damit keine Wärme übertragen wird
    • Mit einem Multimeter überprüfen ob Masse-Verbindungen entstanden sind, damit keine Masseschleifen entstehen
  • Crimp-Stecker:
    • Crimpstecker hinter dem äußersten Wärmeschild anbringen, damit man die Stecker von außen abmachen kann und die Wärmeschilddeckel rausnehmen kann
    • Für Crimpstecker die “Schnabel“(offene)-Crimpzange verwenden
  • Adernendhülsen:
    • Für Adernendhülsen „geschlossene“-Crimpzange verwenden
  • Isolation:
    • Über die dünnen Adernenthülsen die Kaptonröhrchen stülpen
    • GGf. die Köpfe der Adernenthülsen von den NTC´s so verkleben, dass kein Kontakt zu den Wärmeschilden entsteht
    • Über die Drähte der Peltierelemente den Schrumpfschlauch ziehen
    • Beim Entfernen der Kaptonislierung darauf achten, dass man nicht mehr als benötigt entfernt oder später den Überschuss beim Verbinden wieder abschneiden
  • Kabel von den Sub-D Steckern:
    • So lang wie möglich lassen
    • Vorsichtig die “Haltefäden” mit der Schere an der Seite aufschneiden und entzwirbeln. Aufpassen, dass keine Haltefäden in die Kammer springen.

Setp 1: Anbringen der NTC´s

  • NTC´s-Beinchen von Klebebandresten säubern
  • exakt zwischen den beiden Peltiers unter den Wärmeschildböden verlegen
  • Indiumfolienstück (0,5×0,5cm) unter und über den NTC packen und vorsichtig kräftig drücken, damit der NTC an die Bodenplatte angebracht ist.
    • Luft muss entweichen!
  • Die Kapton-isoliertes Kabel direkt an die NTC-Beinchen crimpen (ohne Crimpstecker und Adernenthülsen)
  • Anschließend mit Kleber die Indiumfolie an die Bodenplatte kleben
  • Achtung für Beinchen:
    • Beinchen dürfen sich nicht berühren → Kurzschluss
    • Beinchen dürfen nicht das Indium berühren → Masseschleife/Kurzschluss
    • Beinchen dürfen keine Alu-Platte berühren → Masseschleife
  • Nach dem Anbringen Verbindungen am Sub-D-Stecker überprüfen!

Step 2: Anbringen der Peltiers

  • Verschaltung:
    • 2 Peltierlemente in Reihe
  • Verbindung mit Adernenthülsen:
    • Die Peltierlemnte untereinander und mit den Kabeln der Sub-D-Durchführungen
    • nicht mit Crimpstecker
  • Plastikisolierung von den Kabeln der Peltierelemente entfernen
  • Zur Isolierung der „nackten“ Kabel und der Adernenthülsen wird vakuumtauglicher Schrumpfschlauch verwendet
  • Position:
    • nah am Bodenrand, damit die Peltiers die Wärmeschild-Wände auch gleichmäßig erwärmen können
    • Distanz a und b muss Symmetrisch verlegt sein
  • Indiumfolie:
    • Indiumfolie zwischen den Böden und dem Peltiers anbringen
    • Größe der Indiumfolie ist die Größe der Peltierlemente
    • Anzahl: 12
    • Die Indiumfolie darf nicht verklebt werden
  • Testen:
    • Strom von ~0.5A durschicken
    • Kühl- und Heizwirkung testen
    • Schauen wie sich die dazugehörigen NTC´s verhalten

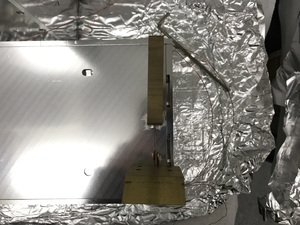

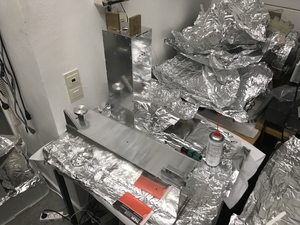

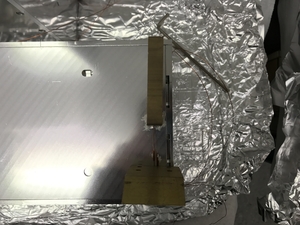

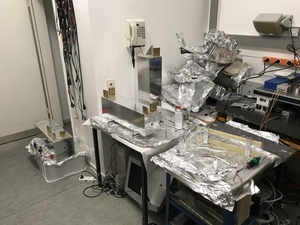

Pictures

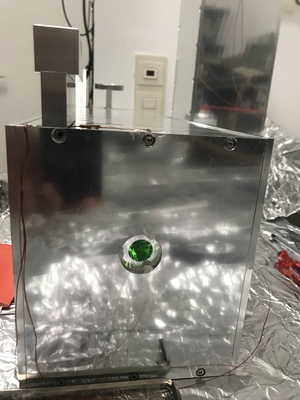

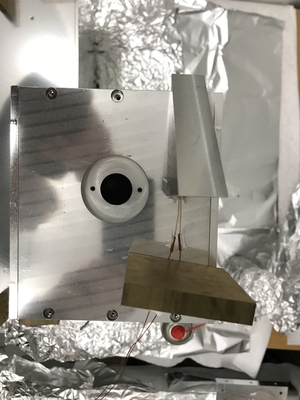

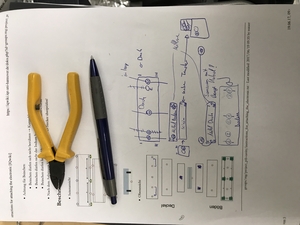

Labelling of the NTC´s

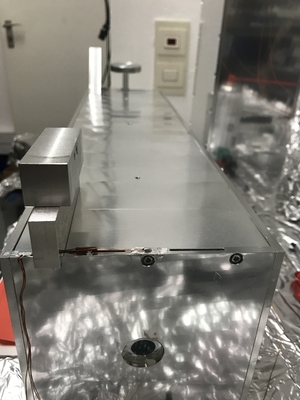

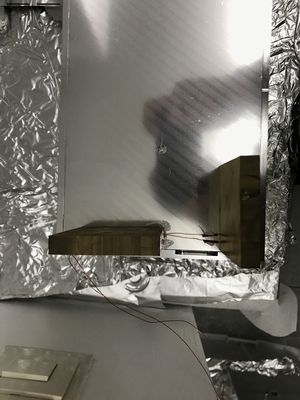

  • Seitenansicht

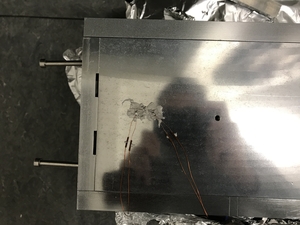

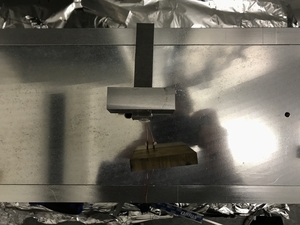

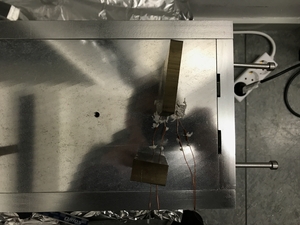

  • Oberansicht
