Finesse measurement with spacer

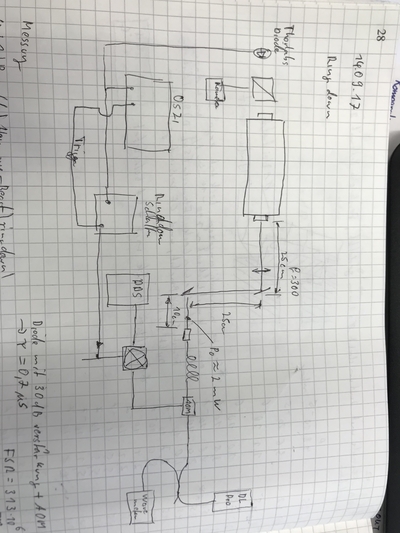

Setup

  • Ringdown Schaltung: Ringdown-Trigger + Mikrowellenschalter
  • Diode mit 30 dB Verstärkung + AOM hat Abklingzeit: 0,7 µs
  • Daten aufgenommen mit Oszilloskop
  • Typ der Photodiode: PDA20C S-EC

Berechnung

  • FSR = 312,284MHz
  • Abklingzeit tau [1/e]

$$F = 2 \pi \cdot \tau \cdot FSR$$

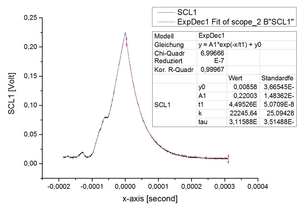

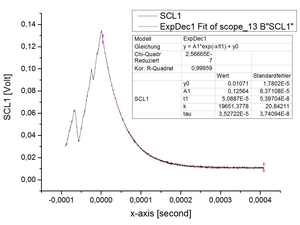

  • Fit-Funktion:

$$y = A_{1} \cdot \exp^{-x/t1}+y_{0}$$

1. Messung mit Conex und Convex Spiegel

  • Einkoppelleistung: 2mW
  • Diode gain: 30 dB
  • Min und Max Finessewerte:
Datum Datei Frequenz [THz] Abklingzeit tau (1/e) (berechnet) [µs] Finesse
14.09.2017 scope15 194.397420 14,2 28015
scope9 194.403677 21,32 42062

→ Unterschiedliche Finesse: je nachdem welche Frequenz (Grund: Luftabsorption)
→ Schlecht!

2. Messung mit Plan und Convex Spiegel

  • Einkoppelleistung: 1 mW
  • Diode gain: 20 dB
  • Min und Max Finessewerte:
Datum Datei Frequenz [THz] Abklingzeit tau (1/e)(abgelesen am Oszi) [µs] “abgelesene” Finesse Abklingzeit tau (1/e)(berechnet) [µs] “berechnete” Finesse
21.09.2017 scope13 194,389437 43,21 83.582 44,95 88683
scope2 194,431684 50 98.331 50,89 100402

Auswerung:

→ Unterschiedliche Finesse: je nachdem welche Frequenz (Grund: Luftabsorption)
→ Ok!

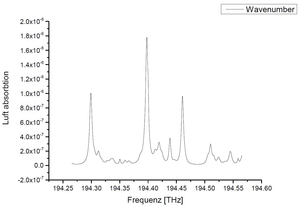

Luftabsorbtion

Daten

Photos
