Frequency Comb

• Laser diode current: 9.0
• AC: 950, DC: 850 (in Fiber laser software)
• Powers:
  • after fiber laser: ~ 200 mW @ 1560 nm
  • after SHG:
    • ~ 35-40 mW @ 780 nm
    • ~ 95 mW @ 1550 nm
  • direct after filter:
    • ~ 32 mW @ 780 nm
  • direct infront PCF:
    • ~ 300 mW @ 780 nm without filter
    • ~ 20 mW @ 780 nm with filter
    • ~ 8 mW @ 1550 nm without filter
  • after PCF:
    • ~ 8.5 mW @ 780 nm without filter (red light should be visible)
    • ~ 1.8 mW @ 780 nm with filter
    • ~ 250 µW @ 1550 nm without filter
• Clock Laser / DUT ~ 5 mW; FWHM « 100 MHz
• (right picture is an old measurement and we don´t know where in the comb)
• CEO frequency has a linewidth of ~500kHz
  • yellow = good lock
  • white = bad lock, because the platform and width

Siehe Foto

• DXD200 Phase Detector:
  • Lock on
• PIC201 Lockbox
  • Offset on
  • Invert on

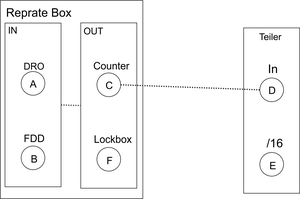

• Die Reprate kommt vom Synthesizer: 10*f_rep
• 10*f_rep geht in die Reprate-Box [A] IN
• Photodioden Signal des Frequenzkammes von “RF OUT” in die Reprate-Box [B] IN
• Dort wird [A] und [B] gemixxt und intern zum “OUT” geschickt

• Der Beat [C] zwischen [A] und[B] wird zum Teiler [D] geschickt und /16 geteilt [E]
• [E] wird zum Counter geschickt

• [F] wird zum Reprate-PID geschickt
• Der Beat zwischen der 10. Harmonischen von der Photodiode mit 10*f_rep ist 0 und wird als Fehlersignal benutzt
• Rapraten PID steuert Piezo im Resonator (Länge: 1.5m ~ FSR= 100MHz)
• Reprate ist fouriertransformiert der zeitliche Abstand zwischen zwei Pulsen

• Turn off the frequency comb:
  1. Push Amplifier button (LED off)
  2. Push Laser button (LED off)
  3. turning the upper key (position 0)
  4. turning the lower key (position 0)
• Turn on:
  1. exactly the other way arround

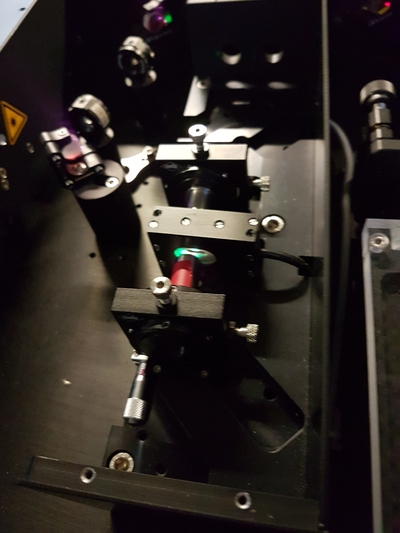

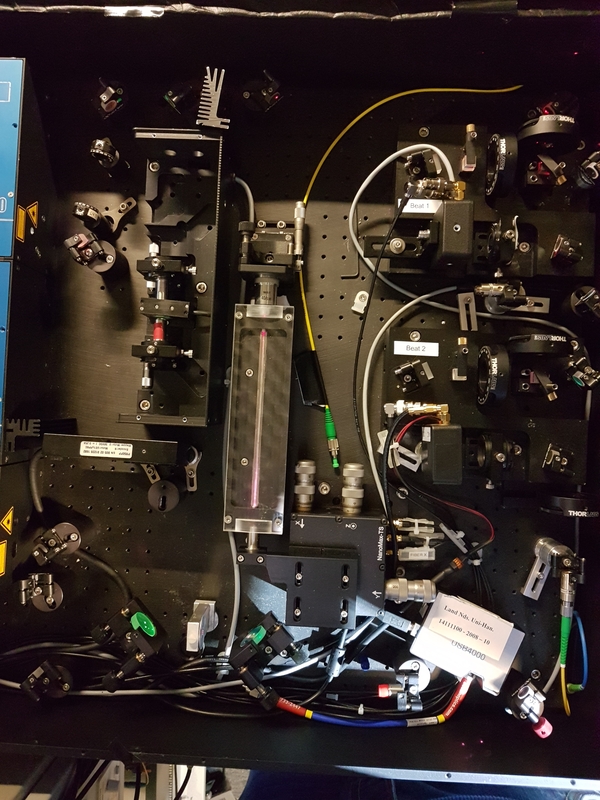

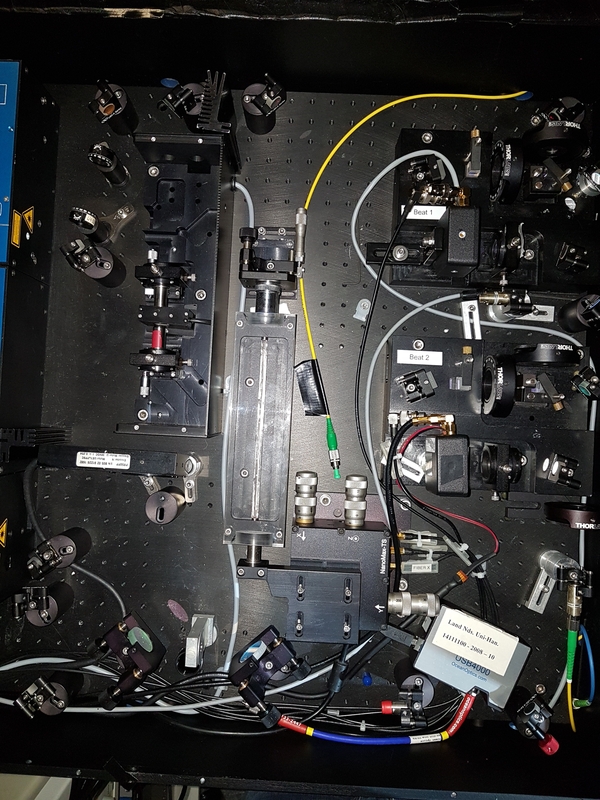

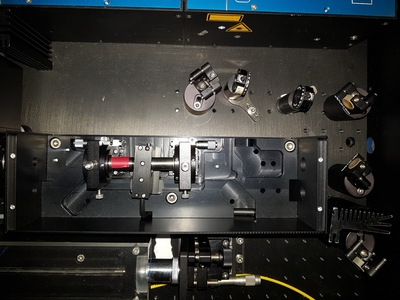

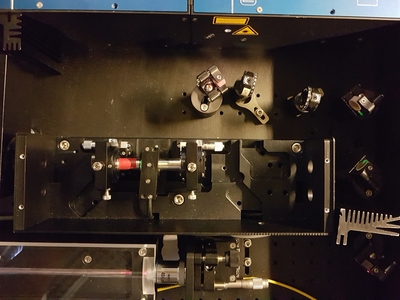

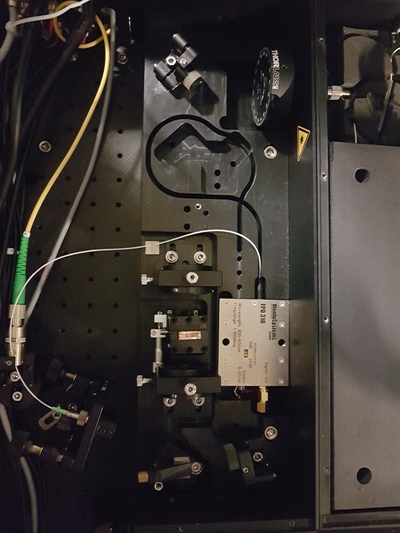

• Comb has to be optimized almost every day: Most of the times just tuning potis @ SHG & PCF is enough (see picture)

• Fiberlaser software does not start: Maybe wrong COM Port: Change @ Windows Device Manager
• FiberLaser software starts, but Fiber Comb does not: Maybe NI card not attached properly
• You can´t lock CEO and Reprate, than restart the hole lasersysteme [probable all ~1-2 months].

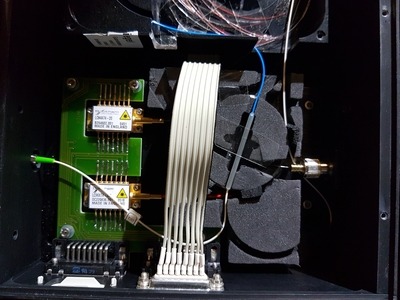

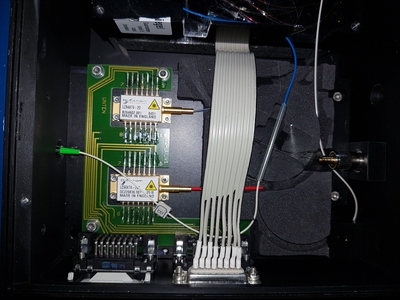

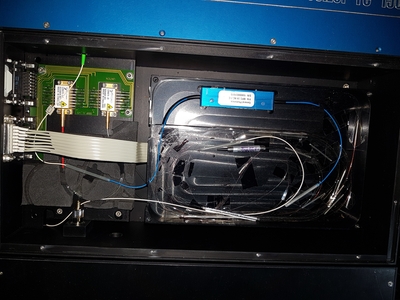

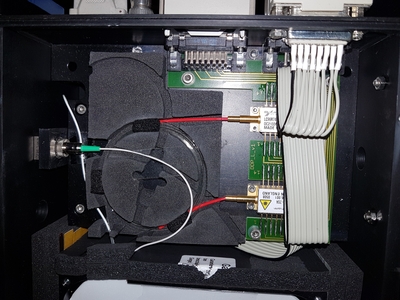

• Low power in general: Maybe pump diodes should be exchanged
  • 15.09.2016: 145 mW Output @ 9.5
  • Last change 12/2019
• No modelock possible
  • Decreasing of resonator coupling of comb. Noticed so far, if there was a failure of the air conditioning system:

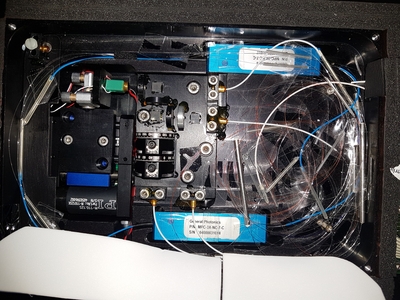

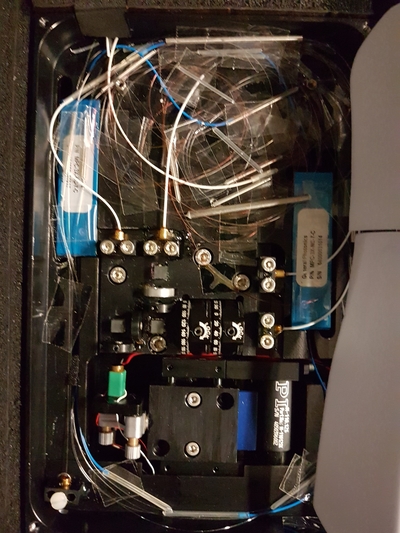

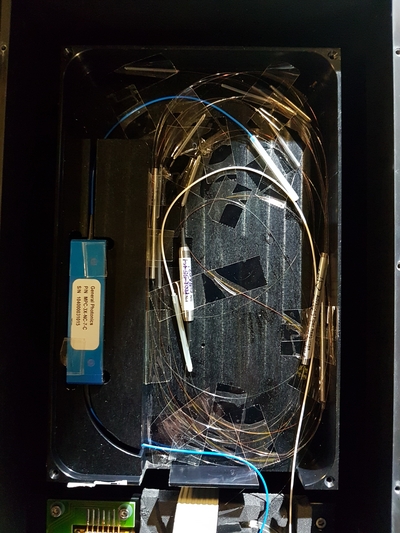

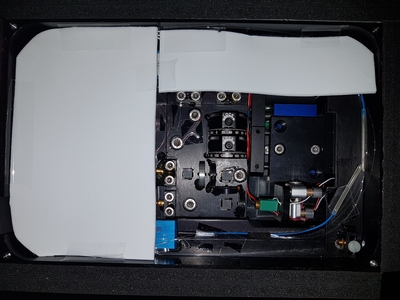

    • Alignment of resonator
    • Manual: optimizing_mirror_alignment_for_m-comb_neu_v1.3_npe.pdf
    • Additional information:
      • Die Steuersoftware sieht anders aus, sie tut jedoch das selbe wie die in der Anleitung abgebildete Fiberlaser0.9.6.
      • Der automatische Modelocksuche („relock“) bei Modelockverlust muss deaktiviert werden:
        • Die Spiegeljustage muss im nicht-modengekoppelten Zustand bei fixen Wellenplatten erfolgen.
        • Dabei läuft der Laser im CW-Betrieb.
        • Verstärker dürfen dabei nicht eingeschaltet werden.
      • Es wird auf die Ausgangsleistung des Freistrahlports optimiert.
        • Eine Spiegeljustage nur anhand der DC-Werte ist auch möglich, jedoch ist die Auflösung und Reaktionszeit eines Powermeters in der Regel besser.

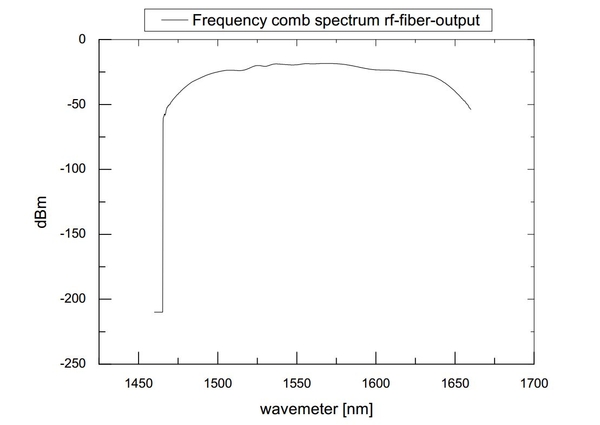

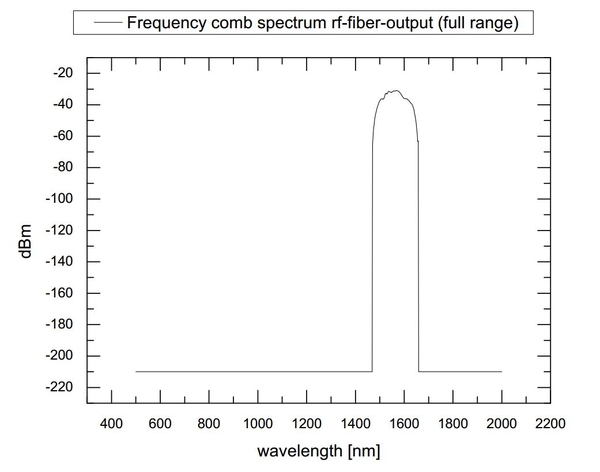

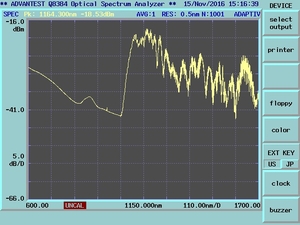

Data under ResLab: D:\Dokumente\Daten\Frequenzkamm\Spektren 161115 1064 nm Port.

• measured with optical spectrumanalysizer from AG-Morgner
• Resolution: for peak 0.2nm and full range measurement 1.5nm
• pdf-files: frequency_comb_spectrum_rf-fiber-output.pdffrequency_comb_spectrum_rf-fiber-output_full_range_.pdf

• Software for FiberLaser
• Software for Fiber Comb Control
